Редуктор давления воды – виды, выбор, установка и настройка

Назначение

Устройства предназначены для понижения высокого напора жидкости или газа, подаваемого из магистрали, до значений, необходимых для работы устройства-потребителя. Еще одно назначение редукционного клапана — поддержание постоянного давления на входе таких устройств.

Основные области применения гидравлических редукционных клапанов следующие:

  • Водопроводные распределительные сети.
  • Насосные установки.
  • Оросительные системы.
  • Противопожарные комплексы.

Правильно подобранный редукционный клапан дает следующие преимущества:

  • Защита от резких перепадов напора, гидравлических ударов.
  • Оптимизация расхода ресурсов, снижение издержек.
  • Снижение уровня вибрации, нежелательных акустических эффектов (так называемое «гудение труб»).

Специалисты рекомендуют устанавливать редукционный клапан в следующих случаях:

  • При давлении в магистрали выше 5 атм. (бар)
  • Защита от бросков.
  • Сложные распределительные системы в многоэтажных зданиях.
  • Потребность в секциях водопроводной сети с разным напором.

Чтобы стабилизировать давление в отопительных контурах, применяется подпиточный клапан.

Устройство и принцип работы РДВ

Редуктор давления воды - виды, выбор, установка и настройка

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Устанавливают редуктора в следующих случаях.

  1. Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
  2. Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
  3. Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Зависимо от конструкции прибора, он бывает двух типов:

  1. Редуктор с корректировкой давления воды на участке трубопровода до сантехнического прибора. Между собой сантехники называют его регулятором «до себя».
  2. Прибор для стабилизации давления в трубах, которые подключаются к отводу сантехники. По-простому, его называют регулятор «от себя».

Именно регулятор давления воды в квартире позволяет понизить или стабилизировать давление воды инженерной коммуникации в многоэтажном доме.

Устройство первого типа позволяет автоматически поддерживать напор в трубопроводе. Это достигается благодаря изменению величины клапана. Он находится открытым до тех пор, пока давление в трубе не достигнет установленного уровня. Такой прибор называют пропорциональным редуктором. Это связано с тем, что пропускная способность прибора прямо пропорциональна отклонениям установленных параметров. Зачастую приборы устанавливаются в системах отопления и насосных станциях.

В бытовых коммуникационных системах принято использовать редукторы второго типа. Принцип его работы несколько схож с предыдущей моделью. Он регулирует напор с помощью изменения сечения рабочего клапана. Если давление воды значительно повысился, то пропускной клапан частично или же полностью закрывается, что позволяет стабилизировать давление и предотвратить возникновение осложнений, связанных с этим. Если же напор наоборот — упал, то клапан открывается.

регулятор воды f
Принцип работы  и схема регулятор воды

Редуктор давления воды в системе водоснабжения квартиры типа «от себя» имеет довольно простую конструкцию, что и объясняет его высокую надежность в эксплуатации. В процессе работы не задействуются какие-либо приводы. Клапан приводится в движение энергией потока жидкости. Так, со стороны магистрали на поршень действует напор воды, который стремится его перекрыть. С другой стороны находится пружина, которая обеспечивает установку затвора в положении равновесия.

Когда давление повышается, рабочая жидкость начинает действовать на мембрану. В результате этого пружина постепенно сжимается, что приводит к сокращению расстояния между клапаном и седлом. Впоследствии этого сечение проходного отверстие уменьшается, в принципе, как и давление в магистрали. Когда напор во впускном трубопроводе уменьшиться, то это приведет к открыванию клапана и повышению давления жидкости.

Регулятор давления воды с регулировкой надежен и неприхотлив в эксплуатации. Благодаря несложным настройкам можно обеспечить поддерживание заданных параметров, без использования источников электроэнергии и проведения какого-либо технического обслуживания.

Установка регулятора давления воды является весьма непростым занятием. Поэтому лучше всего эту работу доверять профессионалам. Конечно, при желании выполнить монтаж можно и своими руками. Но здесь придется также решить такой вопрос, как отрегулировать редуктор воды. Для этого понадобится:

  • редуктор;
  • запорные краны шарового типа;
  • фильтр грубой очистки;
  • разводной ключ;
  • уплотнитель.

Монтаж редуктора схож с установкой счетчика. Лучше всего устройство монтировать на горизонтальном участке трубопровода. Работы проводятся в такой последовательности:

  1. Перекрыть воду.
  2. Установить входной вентиль и подключить к нему фильтр грубой очистки.
  3. Установить регулятор давления холодной воды так, чтобы были видны показания манометра.
  4. Подключить шаровой кран.

Все соединения уплотняются паклей. Это позволит предотвратить возникновение протечек и установить устройства в нужном положении. Остается только решить вопрос, как настроить регулятор давления воды. Здесь все довольно просто. Нужно закрыть выходной кран и подать воду. С помощью ключа или отвертки нужно отрегулировать прибор так, чтобы стрелка оказалась на отметке номинальной величины давления.

Прежде чем рассматривать то, как работает редуктор давления воды, следует знать сферы применения данного устройства. РДВ оснащаются:

  • технологические и коммунальные магистрали водоснабжения;
  • противопожарные водопроводы и системы пожаротушения;
  • водозаборные станции;
  • насосные станции магистральных трубопроводов;
  • мелиорационные и оросительные системы.
Использование регулятора в магистральной сети
Использование регулятора в магистральной сети

Несмотря на то, что принципы работы регулятора перепадов давления могут отличаться, в зависимости от типа устройства, практически все РДВ имеют одинаковую конструкцию:

  • основной рабочий элемент (клапан, поршень);
  • пружина и мембрана;
  • механическое или электронное управление;
  • пропускная способность бытовых устройств составляет 0,5-3 м3, коммерческих – 3-15 м3, промышленных – {amp}gt;15 м3;
  • корпус из чугуна, латуни, стали с хромированным или никелированным покрытием.

Принцип работы редуктора давления воды аналогичен функционированию вентильного крана: поршень со штоком в своем посадочном месте создают заданный просвет, благодаря чему создается напор жидкости необходимой силы. При неподвижном поршне на выходе давление изменяется пропорционально силе потока на входе, а в РДВ положение клапана зависит от соотношения текущего напора и жесткости пружины.

Редуктор в разрезе
Редуктор в разрезе

Кроме стандартного механизма регулировки в некоторых современных моделях РДВ могут устанавливаться дополнительные устройства:

  • манометр;
  • фильтр грубой очистки;
  • воздушный подрывной клапан;
  • шаровой кран.

Рассмотрим принцип работы прямых и непрямых редукционных клапанов.

Для этого будет рассмотрены схемы простейших редукционных клапанов.

Основные элементы конструкции редуктора прямого действия следующие:

  • Цилиндрический корпус имеет входной и выходной патрубок.
  • По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
  • Сверху золотник поджат пружиной.
  • Сила прижима задается регулировочным винтом.

Давление на входе (Рн) не вызывает перемещения золотника. Когда давление на выходе (Рред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Рн начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Рред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Рн воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Рред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Рред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Рред.

Как только Рред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Рн начнет увеличиваться. Одновременно этот механизм выполняет и функции обратного клапана.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.

Устройство редуктора непрямого действия заметно сложнее, чем прямого.

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку.

Позиция золотника определяется равнодействующей Рред и давления в верхней камере.

Если давление в отводном канале превышает заданный регулировочным винтом уровень, шарик отжимается вправо, открывая путь рабочей среде в дренаж. Возрастает расход, и благодаря потерям в дросселирующей заслонке давление в верхней камере начинает снижаться. После сброса в дренаж некоторого ее количества давление падает до заданного, и пружина отжимает шарик к седлу, перекрывая клапан. Золотник перемещается в сторону меньшего давления, перекрывая входной патрубок, и Рред также снижается до установленной величины.

Делаем выводы

Итак, мы разобрали устройство редукционного клапана, его назначение и виды, правило установки и настройки. Самое главное, что вы должны знать – успешный монтаж возможен только при тщательной теоретической и практической подготовке, а также при правильном выборе устройства. Поэтому, прежде чем купить регулятор давления воды, изучите данный материал.

Ответственный подход к делу – гарантированный успех

Руководствуясь нашими инструкциями, вы легко сможете установить устройство, которое прослужит вам долгие годы.

Когда нужно ставить редуктор давления воды

Установить редуктор целесообразно в следующих случаях:

  1. Очень маленький напор воды в системе водоснабжения. В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.
  2. Постоянно меняющееся давление воды. Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.
  3. Мощный напор воды. Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Предлагаем ознакомиться  Как выбрать насос для откачки канализации

Виды регулировочных клапанов

Устройства разделяют на две подгруппы. Они различаются конструкцией и принципом действия. Это:

  • Редукторы прямого действия. Давление в магистрали непосредственно действует на чувствительные элементы, управляющие регулировкой. Работает за счет энергии напора в магистрали.
  • Редукторы непрямого действия. Давление воспринимается чувствительным элементом и предается на механизм, сравнивающий значение с заданным и управляющий исполнительными органами. Этот механизм может использовать электронные компоненты и требовать дополнительного питания.

Редукторы разделяются также по виду рабочей среды:

  • Воздух.
  • Газ (углекислый, ацетилен, аргон, кислород и т.п.).
  • Масло в системах смазки и гидравлики.
  • Вода в сетях водоснабжения и канализации.
  • Теплоноситель в системах отопления.

Рабочая среда влияет на выбор конструкции, материалов, диапазонов регулировки.

Гидравлические редукторы, в свою очередь, бывают поршневые и мембранные. Поршневые отличаются тем, что изменения входного давления не влияет на стабильность параметров на выходе. Однако устройства такого типа намного более чувствительны к загрязнениям и посторонним включениям в потоке рабочей среды и требую установки фильтров.

Редуктор давления воды - виды, выбор, установка и настройка

Клапан редукционный пружинного типа применяется для управления напором при подаче газов, воды, пара, растворов теплоносителей.

Что такое регулятор давления воды в системе водоснабжения квартиры и дома

Основным регламентом норм подачи воды в многоквартирные и частные дома является СНиП 2.04.2-84. Документ указывает, что на каждый этаж давление должно увеличиваться на 0,4 бар (или 0,4 атмосферы). А минимальное вводное давление для первого этажа должно принимается за 1 атмосферу (остальное давление обеспечивается самим циркуляционным насосом с учетом подачи воды на верхние этажи). Точные нормы:

  • для холодного обеспечения – от 0,3 до 6 атмосфер при замере от вводного канала;
  • для горячего обеспечения – от 0,3 до 4,5 атмосфер.

Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений на входе и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.

Техническое обслуживание:

  1. С периодичностью раз в месяц рекомендуется проверить настройки, скорость срабатывания и точность поддержания давления регулятором. Проверяют работу регулятора, изменяя расход, воды проходящей через него — плавно закрывая арматуру, установленную на том же трубопроводе.
  2. С периодичностью раз в полгода следует прочищать линию отбора импульсов. Для этого участок, на котором установлен регулятор следует отключить, дренировать, а импульсную линию продуть, предварительно отключив от регулятора и трубопровода.
  3. Сетчатый фильтр, установленный перед регулятором, очищают по мере загрязнения. Засорённость фильтра определяют по показаниям манометров, предусмотренных до и после него, сравнивая фактическое падение давления на фильтре с падением на чистом фильтре.

Ремонт регулятора может потребоваться, в том случае, если во время работы или обслуживания было выявлено отклонение давления в месте отбора импульса от настроенного значения. Ремонт редуктора своими руками нецелесообразен, проще заменить на новый, но простейшие операции можно попробовать.

Регулятор не реагирует на изменение давления в месте подключения Забита импульсная линия Продуть сжатым воздухом или давлением воды, предварительно отсоединив от регулятора
В проточную часть попал посторонний предмет Очистить затвор и седло, предварительно демонтировав регулятор
Прикипел шток Очистить от накипи и проработать шток вручную, предварительно демонтировав регулятор и гидравлический привод
Регулятор всё время закрыт Отсутствует пружина или настроечная гайка, через которую пружина удерживает шток в открытом положении No comments
Регулятор всё время открыт Давление воды перед регулятором, ниже давления настройки Изменить давление настройки с помощью регулировочного винта или ждать повышения давления
Разорвана мембрана Необходима замена оригинальной мембраной

Самые распространенные вопросы на ремонтных форумах:

  • течет редуктор давления воды что делать?
  • как почистить редуктор?

Далее рассмотрим, сколько стоит редуктор давления воды, и продукцию каких производителей лучше выбрать — по цене и качеству.

Выбирая регулятор воды Honeywell (Хоневелл), стоит обратить внимание на такие параметры:

  • устройство регулятора давления воды;
  • технические характеристики;
  • материал изготовления устройства.

    регулятор воды Honeywell
    Клапан давления воды Honeywell (Хоневелл) D04FM

Правильное сочетание всех этих факторов позволит подобрать прибор, который обеспечит нормальную работу инженерной коммуникации.

Характеристики Honeywell (Хоневелл) D04FM
Диапазон настройки (бар) 1,5-6,0
Статическое давление PN 16
Производство Германия
Макс. температура среды 70
Редуктор давления Да
Производительность м3 2.9
Диаметр подключения (дюйм) 3/4

Водяные регуляторы Хоневелл считаются очень надежными, но и стоимость соответственно начинается от 1500 рублей за модель D04FM.

Современные редукторы бывают поршневыми и мембранными. Поршень обладает высокой устойчивостью к износу. Но, несмотря на это, редукторы такого типа отличаются низкой надежностью в эксплуатации. Это объясняется характером очистки воды и возможностью образования коррозии на элементах изделия. Так, если в жидкости могут присутствовать мелкие частицы грязи и песка, которые приведут к заклиниванию устройства. Единственный выход — это регулятор давления воды с фильтром.

Мембранный регулятор давления воды РД-15 имеет две рабочие камеры, которые разделены между собой диафрагмой. Это делает устройство неприхотливым в обслуживании и надежным в эксплуатации. Одна камера полностью герметизирована, что предотвращает попадание воды в нее. Именно здесь расположена основная часть конструктивных элементов.

Такая схема регулятора давления воды позволяет защитить устройство от коррозии и заклинивания. Правильное использование редуктора и целостность мембраны обеспечивают длительный срок эксплуатации. А стоимость в пределах от 300 до 500 рублей и имеет разные варианты исполнения. Является самым частым в использовании и имеет сертификат соответствия.

Регулятор воды Far

Выбирая регулятор воды Far или другой фирмы, стоит обратить внимание на его технические параметры. В первую очередь это касается значения входного и выходного давления. Решить эту проблему довольно просто. Нужно узнать требования, которые предъявляются к устройству в том или ином трубопроводе, а также изучить инструкцию регулятора давления воды. Именно в ней производители указывают номинальные значения рабочего давления.

регулятор воды far
регулятор воды Far
  • Максимальное входное давление: 16 бар.
  • Регулируемое давление: от 1 до 6 бар.
  • Максимальная температура: 75°C.
  • Установочное давление: 3 бар.

Немаловажным является и рабочая температура. Так, некоторые модели способны работать в температурном режиме от 0 до 40 градусов. Такие устройства используют только в системах холодного водоснабжения. Для горячего трубопровода подойдут модели, которые работают в диапазоне до 130 градусов.

Но стоимость регулятор воды far уже начинается с 2500 руб.

Особую популярность набирают Итальянские клапаны понижения давления в водопроводе Valtec, которые надежные и радуют своей ценой (от 800 рублей). Пожалуй, это и есть средний ценовой сегмент на регуляторы давления воды для многоэтажных домов.

valtec
Valtec редуктор давления VT.087

Материал

Такие приборы должны изготовляться из прочного материала. Если речь идет о сплавах, то в их составе должны быть лигатуры, которые предотвращают возникновение коррозийного процесса. Специалисты рекомендуют обратить внимание на лучшие редукторы давления воды от известных производителей. Конечно, такая продукция будет стоить немало, но длительный срок эксплуатации обеспечен. Существуют и ГОСТы к клапанам, понижающим давление воды.

Редуктор давления воды - виды, выбор, установка и настройка

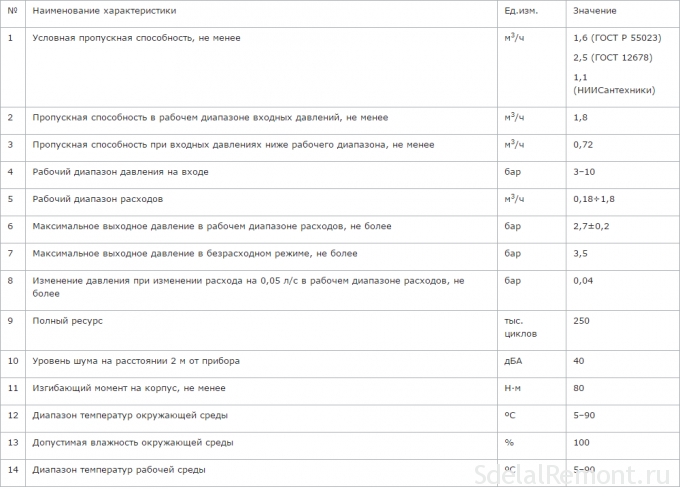

Нормативные требования  к квартирным регуляторам давления

Нормы нормами, но ведь действуют также и требования к подключению сантехприборов. Классическая «четвёрка» бытовой сантехники — унитаз, рукомойник, ванная и душ — требуют минимального давления в месте подключения не менее 0,2–0,3 Атм, что полностью соответствует действующим нормам. При этом максимальное значение давления определяется исключительно характеристиками оборудования и в большинстве примеров составляет не менее 6 Атм, что также находится в рамках нормативных параметров.

Сложнее дело обстоит при подключении нетипичных приборов и бытовой техники. Разброс параметров здесь больше: минимальное давление для подключения качественной душевой кабинки может составлять от 1 до 4 Атм, а при наличии системы тропического душа — от 3 до 5 Атм. При этом в случае установки тропического душа ограничивается также и максимальное давление, в итоге рабочий диапазон оказывается совсем небольшим — порядка 0,6–1 Атм.

Для организации сети водоснабжения квартиры с большим количеством разношерстных потребителей требуется установка нескольких редукторов давления. Один устанавливается в месте врезки в магистральный стояк, максимальное давление на выходе определяется допустимыми значениями оборудования, требующего наиболее высоких показателей. Так, при наличии тропического душа это будет порядка 4–5 Атм, при его отсутствии — 6 Атм.

Дополнительные редукторы могут быть установлены на отводах коллектора. Например, если в системе предусмотрена отдельная линия подвода воды к стиральной машине, для которой максимальное давление ограничено 2–3 Атм. Если на отходящей линии коллектора имеется несколько точек водоразбора с разными требованиями к давлению, наиболее правильным будет локальная установка редуктора в точке подключения оборудования.

Большинство редукторов для бытовых систем водоснабжения рассчитаны на присоединение резьбового типа диаметром до 50 мм, для более крупных трубопроводов используется подключение на фланцах. Сам процесс монтажа предельно прост, здесь может выполняться как жёсткая упаковка с использованием уплотнительной тефлоновой ленты, либо накидными резьбовыми гайками с кольцевыми уплотнениями.

Редуктор давления воды - виды, выбор, установка и настройка

Несколько иначе обстоит дело с выбором места установки. Если редуктор будет расположен сразу после вводного крана, все остальные элементы сети водоснабжения будут работать под стабильным давлением, что может показаться наиболее оптимальным вариантом. Однако в таком случае требуется согласование с местным водоканалом и опломбирование узла после установки. Это затруднит последующую замену или обслуживание устройства.

К слову, фильтр грубой механической очистки и счетчик-водомер нормально переносят скачки давления, поэтому редуктор может быть установлен сразу после обратного клапана за узлом учёта. Желательно, чтобы обычный сетчатый фильтр при этом был заменён на компактную колбу с ячейкой 100 мкм. Обязательно нужно следить за правильным направлением движения жидкости, которое указано стрелкой на корпусе прибора. Если редуктор имеет встроенный манометр, последний должен при установке быть обращён вверх.

Конструкция и принцип работы устройства

Редуктор в разрезе
Редуктор в разрезе

Наиболее оптимальной считается сила напора на выходе на уровне 2-3,5 кг/см2. Добиться такого значения сложно, поэтому следует разобраться, как отрегулировать редуктор давления воды.

У различных типов и моделей редукторов разное быстродействие. В случае протечки напор снижается на 1,5-1,2 атм. в зависимости от действующей установки. Спустя несколько секунд напор увеличивается, до уровня ниже статического. Идеальный напор на выходе должен быть минимум на 1,5 кг/см2 меньше входного, в противном случае движение воды в трубопроводе сильно замедлится. Это необходимо принимать во внимание, выполняя в квартире регулировку редукторов давления воды.

Плохую работу редуктора можно заметить лишь при наличии парных манометров или водозабора устроенного до регулятора давления. Обслуживание РДВ состоит в промыве встроенного фильтра и промывке механизма. В том случае если это не дает результатов, то дело в механической неисправности или износе деталей. Визуально определить состояние регулятора можно, если извлечь шток.

Редуктор давления воды - виды, выбор, установка и настройка

Регулировку регуляторов давления воды необходимо выполнять при работающей системе и наличии в ней напора. При этих условиях на манометре сразу заметно изменение параметров после выкручивания или закручивания регулировочного винта. Без манометра регулировку делать не стоит, поскольку можно сбить заводские настройки редуктора.

Поддержание нормального давление в системе водоснабжения очень важно для нормальной эксплуатации гидротехнического оборудования. Зарубежные и отечественные производители сантехнического оборудования предлагают большой выбор оборудования для регулировки силы напора рабочей среды в системах водоснабжения. Прежде чем купить регулятор давления воды стоит для начала ознакомиться с наиболее популярными моделями и производителями.

Производимые компанией Honeywell регуляторы давления воды предназначены для защиты водопроводных сетей от внезапного увеличения напора в системе. На выходе редуктора давление всегда находится в заданном значении, что позволяет снизить расходы на холодную и горячую воду, а само устройство работает довольно бесшумно. Продукция Honeywell популярна на европейских, американских и азиатских рынках и соответствует всем международным стандартам качества.

Предлагаем ознакомиться  Течет унитаз после смыва - подтекает унитаз снизу после слива воды
Модель/Изображение Описание Средняя стоимость, руб.
Редуктор давления воды - виды, выбор, установка и настройка
Honeywell DDS 76 1/2″
Модель DDS 76 разработана для мониторинга процесса очистки фильтра с задействованием привода обратной промывки (Z11S-A, Z11AS, Z74A-A). Реле сравнивает значения до и после фильтра и при напоре больше заданного происходит автоматическое включение привода обратной промывки.

Корпус регулятора изготовлен из пластика высокого качества.

25100
Редуктор давления воды - виды, выбор, установка и настройка
Honeywell D06F-1/2″ B
Регулятор для горячей воды исключает создание избыточного давления в системе бытового водоснабжения и поддерживает стабильный напор на заданном значении. Настройка редуктора выполняется поворотом регулировочной ручки, а само устройство имеет установочную шкалу.

Модель оснащена патрубком для установки манометра и в качестве рабочей среды может использоваться сжатый воздух, азот или вода. Прибор при необходимости легко трансформируется в комбинированный фильтр обратной промывки.

3200
Редуктор давления воды - виды, выбор, установка и настройка
Honeywell D06F-1/2″ A
Данная модель редуктора в стандартном варианте позволяет снизить напор азота, воды и других неагрессивных рабочих сред протекающих в трубопроводах и используется в бытовой и промышленных сферах.

Установка регулятора D06F-1/2A даст возможность предохранить трубопровод и подключенное к нему оборудование. Это устройство позволяет поддерживать заданное давление на выходе, независимо от скачков входного напора рабочих сред.

2950
Редуктор давления воды - виды, выбор, установка и настройка
Honeywell D06F-3/4″ B
Модель регулятора D06F-3/4 разработана для работы с бытовыми и промышленными трубопроводами с горячей водой. Редуктор позволяет повысить долговечность оборудования включенного в систему водоснабжения благодаря поддержанию постоянной силы напора заданного потребителем.

Редуктор состоит из латунного корпуса, вкладыша, цилиндра, регулирующей пружины шкалы, ручки настройки и фильтра тонкой очистки, расположенного внизу.

4500
Редуктор давления воды - виды, выбор, установка и настройка
Honeywell D06F-3/4″ A
Honeywell D06F-3/4A позволяет уберечь систему водоснабжения от избыточного давления, которое может привести к аварийным ситуациям и поломкам подключенного оборудования. регулятор снабжен патрубком для манометра, установочной шкалой и регулировочной ручкой. В качестве рабочей среды используется холодная вода, азот или сжатый воздух. 4116
Редуктор давления воды - виды, выбор, установка и настройка
Honeywell D04FS-3/4″ A
Редукторы Honeywell D04FS-3/4″ A предохраняют оборудование системы водоснабжения от избыточного давления, позволяют избежать поломок вследствие гидроударов и снизить расход воды. Клапан редуктора поддерживает заданную силу напора рабочей среды на выходе даже при его скачках на входе, что сводит к минимуму шум. 1880
Редуктор давления воды - виды, выбор, установка и настройка
Honeywell D04FS-1/2″ A
Модель D04FS-1/2″ A наиболее доступная и простая в линейке Honeywell. Простота регулятора, тем не менее, не мешает постоянно поддерживать заданное значение давления на выходе. Конструкцией редуктора предусмотрена возможность установки манометра, а пружина регулировки не контактирует с водой. 2090
Редуктор давления воды - виды, выбор, установка и настройка
Honeywell D 06F
Модель регулятора Honeywell D 06F обеспечивает бесперебойную и комплексную защиту системы водоснабжения от скачков давления. Устройство подходит как для промышленных, так и для производственных установок. Регулировка силы напора рабочей среды в трубопроводе выполняется специальной ручкой со шкалой значений. 4800

Honeywell D06F-1/2

Honeywell D04FS-1/2 A

Honeywell предлагает потребителям только качественные и высокоэффективные регуляторы давления воды цены, на которые совершенно оправданы.

Модель/Изображение Описание Средняя стоимость, руб.
Редуктор давления воды - виды, выбор, установка и настройка
Редуктор с фильтром и манометром Valtec VT.082 1/2″
Регулятор давления Валтек VT.082. 1/2″ разработан для снижения силы потока холодных и горячих сред при входах в бытовых сетях водоснабжения. Регулировка напора выполняется по принципу «после себя». Модель VT.082. 1/2″ оснащена манометром для выполнения более точной регулировки выходного давления и позволяет контролировать напор воды.

Настройка силы потока воды на выходе легко осуществляется при помощи отвертки, а каждый элемент редуктора может быть оперативно заменен или отремонтирован. Установку регулятора рекомендуется выполнять сразу после входной запорной арматуры перед прибором учета воды.

1043
Редуктор давления воды - виды, выбор, установка и настройка
Редуктор мембранный Valtec VT.085 1/2″
Мембранный регулятор позволяет поддерживать заданный уровень давления жидкостей, газов и прочих неагрессивных средств в системах отопления, водоснабжения, в технологических трубопроводах и превмопроводах. Стабильность заданного напора в системе поддерживается в независимости от резких скачков в основной магистрали. Отсутствие трущихся элементов в конструкции делает мембранные регуляторы менее зависимыми от чистоты рабочей среды в отличие от поршневых редукторов и более надежными. Мембрана Valtec VT.085 1/2″ изготовлена из армированного EPDM. 2198
Редуктор давления воды - виды, выбор, установка и настройка
Редуктор поршневой VALTEC VT.087 1/2″
Поршневой регулятор VALTEC VT.087 1/2″ разработан для снижения силы напора в магистралях, в которых в качестве рабочей среды применяется сжатый воздух, вода, теплоносители на основе гликолей и газы с температурой до 80˚C. На выходе редуктора напор не превышает установленного значения вне зависимости от перепадов давления. Регулировка выполняется в диапазоне 1-4,5 бар. Корпус устройства и все его детали выполнены из специальной качественной латуни, пружины из нержавеющей стали, а уплотнители из EPDM. 862

Valtec VT.082

Valtec VT.085

Модель/Изображение Описание Средняя стоимость, руб.
Редуктор давления воды - виды, выбор, установка и настройка
Регулятор муфтовый
РДВ15-2А-М
для холодной и горячей воды
Модель стабилизирующего редуктора РДВ 15-2А-М используется в различных системах водоснабжения для регулировки напора жидкости до нейтрального значения. Регулятор 15-2А-М состоит из латунного корпуса с подпружиненным поршнем, узлом регулировки и двумя патрубками.

РДВ используют в системах водоснабжения коммунальных хозяйств и промышленности для снижения уровня давления до необходимого значения.

Редуктор стабилизации позволяет существенно увеличить надежность работы гидротехнических приборов установленных после регулятора давления от гидроударов и продлить их срок эксплуатации.

1102
Редуктор давления воды - виды, выбор, установка и настройка
Регулятор муфтовый
РДВ-2А-М
для холодной и горячей воды
Муфтовый редуктор РДВ-2А-М для регулировки силы напора жидкости предназначен для использования в системах водоснабжения коммунальных хозяйств и промышленных объектов. В качестве рабочей среды используется вода с максимальной температурой до 70˚C. Корпус стабилизирующего регулятора выполнен из латуни. 974
Редуктор давления воды - виды, выбор, установка и настройка
Регулятор муфтовый
РДВ-2-М
для холодной и горячей воды
Редуктор для стабилизации давления РДВ-2-М разработан для применения в промышленных и коммунальных системах водоснабжения. Благодаря оптимизации силы потока рабочей среды достигается равномерное распределение жидкости между дальними и ближними коммуникациями от центральной магистрали, а также между этажами высотных зданий. Также увеличивается надежность работы системы и продлевается срок эксплуатации оборудования. Экономия воды при включении в магистраль регулятора давления достигает до 30%, к тому же снижается энергопотребление насосных установок. 700
Редуктор давления воды - виды, выбор, установка и настройка
Регулятор муфтовый
РДВ-2А-Ф
для холодной и горячей воды
Бытовой регулятор давления воды РДВ-2А-Ф выпускается в цельном латунном корпусе в виде тройника совмещенного с фильтром, который изготовлен из нержавеющей сетки. Устройство позволяет стабилизировать и выравнивать напор в системах водоснабжения с холодной и горячей жидкостью. 700

Valtec VT.082


Valtec VT.085

Статья по теме:

Зачем необходим регулятор давления воды в системе водоснабжения дома и квартиры

Грамотная регулировка реле давления воды для насоса обеспечивает безопасную и высококачественную работу всей системы водоснабжения. О правильной настройке и нюансах выбора и монтажа мы и поговорим в данном обзоре.

Прежде чем купить регуляторы давления воды в системах водоснабжения стоит учитывать, что цена отличается в зависимости от производителя. Конкуренция между производителями гидротехнического оборудования сказывается на ассортименте, качестве и характеристиках предлагаемой продукции. Российские аналоги регуляторов напора рабочих сред в системах водоснабжения уступают зарубежным устройствам в дизайне и комфорте использования, но без ущерба в плане качества.

Какой редуктор давления воды лучше: мембранный или поршневой

Коротко о конструктивных различиях различных типов устройств.

Мембранный редуктор

Принцип работы мембранного редуктора основан на давлении мембраны на пропускной клапан в соответствии с заданными параметрами давления. Клапан устанавливает соответствующее пропускное отверстие для заданного давления. Мембранные редукторы устанавливают на сетях с пропускной способностью не более 3 куб. м воды в час.

Поршневой редуктор

Принцип работы поршневого редуктора аналогичен, только пропускное отверстие регулирует поршень за счет вращения вентиля. Вентиль соединен с пружиной (амортизатором), которая передает давление на поршень через отдельную деталь. Конструкция простая и надежная, но не может работать без предварительной тонкой очистки воды. Загрязнения быстро выводят такие редукторы из строя. Преимущества поршневых редукторов — низкая стоимость и небольшие габариты.

Главные отличительные особенности редукторов давления воды:

  1. Диапазон регулировки давления. У большинства моделей обоих типов давление на входе в пределах 15 — 60 бар, на выходе 1- 6 бар.
  2. Температурный режим. Наиболее ходовые модели могут работать в температурном интервале 40 — 130 градусов.

В мембранных редукторах, в отличие от поршневых, нет трущихся частей, поэтому срок их эксплуатации больше, точность поддержания давления выше, а чувствительность к качеству воды ниже. Несмотря на объявляемую устойчивость мембранных редукторов к загрязненной воде, специалисты рекомендуют ставить фильтры очистки, независимо от типа выбранного редуктора.

Функции редукционного клапана

Для чего нужен водный или газовый редукционный клапан? Редуктора выполняют следующие основные функции:

  • Понижение давления в отводе от главной магистрали.
  • Стабилизация выходного давления на заданном уровне.
  • Ограничение выходного давления до заданной величины.

Сложные современные устройства выполняют и другие функции, такие, как передача данных в централизованную систему управления, доочистка рабочей среды от механических загрязнений и других посторонних включений.

Выбор нового перепускного клапана ТНВД

Подобрать подходящий клапан будет не так уж сложно. Несмотря на простоту данного изделия, оно не всегда является дешевым. Цена во многом будет зависеть от производителя. Продолжать эксплуатацию автомобиля с неисправным перепускным клапаном ТНВД не рекомендуется. Вот как его можно найти в онлайн- и офлайн-магазинах:

  • По коду запчасти, если вы его знаете;
  • По данным транспортного средства и дизельного агрегата;
  • По VIN-коду.

Учитывайте, что при поиске по параметрам авто необходимо точно указывать параметры агрегатов. Если допустить даже небольшую ошибку, есть риск подобрать запчасть, которая попросту не сможет обеспечить нормальную работу топливного насоса. Также учитывайте, что отдельные изделия допускают регулировку, однако она должна производиться в соответствие с инструкциями по обслуживания и ремонту вашего автомобиля. И последнее:

  • Bosch (Германия);
  • Denso (Япония);
  • Meat{amp}amp;Doria (Италия).

На деле это все те же оригиналы, но под именами фирм-изготовителей. Если они кажутся вам слишком дорогими, то можно рискнуть и взять менее качественные, но зато намного более дешевые аналоги от китайских и турецких производителей, а также европейских упаковщиков. Здесь стоит выделить ATY (Турция), SAT (Китай) и TQParts (Украина).

В строительных магазинах чаще всего можно встретить редуктора следующих производителей.

  1. Honeywell. Их регуляторы в РФ самые продаваемые. Оптимальное соотношение цены и качества.
  2. Danfoss. Производят сантехнику премиум-класса. Редуктора их производства стоят дорого, но производитель и гарантию предоставляет на срок от 3 лет.
  3. Icma. Самый популярный производитель редукторов бюджетного класса. Единственный недостаток — это не большой выбор бытовых регуляторов давления.
  4. Raifil. Сравнительно новый игрок на российском потребительском рынке. Выпускают преимущественно универсальные регуляторы давления воды в водопроводе, но в их линейке нет автоматических и электрических редукторов.
  5. Caleffi. Предлагают сантехнику средней ценовой категории, но только из качественных материалов и сплавов. Их редуктора производятся только из латуни.
  6. FARG. В ассортименте этого производителя самый широкий выбор редукторов. И если требуется монтаж редуктора под водопровод с нераспространенным диаметром сечения ввода, то у FARG точно найдется совместимый регулятор.

Таблица 1. Средняя цена на редукторы давления (1/2, подходящие для квартир).

Honeywell 1400
Danfoss 2800 (с манометром)
Icma 600
Raifil 800 (с манометром – 1700)
Caleffi 1200 (с манометром)
FARG 1150

При покупке редуктора следует учитывать следующие технические критерии.

  1. Диаметр подключения. Указывается в дюймах, распространенный вариант 1/2 и 3/4.
  2. Тип механизма. Статический – поддерживающий заданный уровень давления, динамический – с поддержкой заданного диапазона уровней давления. В квартирах устанавливаются первые (они подходят при неравномерном потреблении воды), динамические — только в промышленных магистралях где подразумевается постоянное потребление воды (всегда есть поток).
  3. К какому водопроводу подходит (холодный, горячий, универсальный, указывается в инструкции);
  4. Наличие/отсутствие манометра (без манометра провести точную настройку не удастся, поэтому его наличие обязательно).

Электронные и автоматические регуляторы имеет смысл устанавливать только в частных домах или квартирах, где требуется повышение давления напора воды (для чего монтируется нагнетающая помпа). В остальных случаях можно обойтись простым механическим клапаном.

Как выполняется установка редуктора давления воды

Установку регуляторов давления не рекомендуется проводить самостоятельно, так как она требует определенных знаний и навыков. Рассмотрим схему подключения редукторов давления в систему водоснабжения квартиры.

Предлагаем ознакомиться  Как очистить унитаз от камня: 5 рекомендаций

Пояснение:

  1. механический фильтр грубой очистки;
  2. обратный клапан;
  3. счетчики ГВС и ХВС;
  4. фильтр промывной;
  5. Редуктор давления.

Установка редукторов производится в магистраль холодного и горячего водоснабжения квартиры. Устанавливать редукторы давления предпочтительно на горизонтальном участке трубопровода, но допускается и монтаж на вертикальном. Для обеспечения безотказной работы редуктора до него необходимо установить фильтр механической очистки.

Редуктор давления воды - виды, выбор, установка и настройка

Обычно редуктор монтируется за счетчиком воды. За редуктором должен быть предусмотрен трубопровод того же диаметра длиной 5хДу. Для обеспечения возможности регулировки и обслуживания редуктора за ним устанавливается запорная арматура. Если в системе предусмотрены предохранительные клапаны, установленное давление на выходе редуктора должно быть на 20% ниже давления открытия предохранительных клапанов.

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта.

Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания.

Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Пример разводки водоснабжения с редуктором

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Работа систем холодного и горячего водоснабжения определяется такими ключевыми характеристиками как давление и напор. Значения обоих этих параметров регулируются государственными нормами. При этом следует различать понятия характеристик системы на узле подачи в многоквартирный дом, на вводе в жилой объект и в месте подключения сантехприборов.

СНиП 2.04.02–84 определяет общую формулу расчёта для многоэтажных жилых зданий. Если принять, что на каждом этаже давление должно составлять хотя бы 10 м. вод. ст (1 Атм), то на каждый этаж выше первого следует добавлять по 4 м. вод. ст для обеспечения достаточного давления на вводе. Очевидно, что давление в квартире на 1 этаже может быть существенно выше, чем на самом верхнем, это вызвано технологической необходимостью.

Редуктор давления воды - виды, выбор, установка и настройка

Если разобраться, то без специального оборудования при естественном перепаде давления снабжение холодной водой может осуществляться при количестве этажей до 12, горячей — до 9. И это при условии, что на вводе в дом поддерживается стабильное давление не выше установленного предела. В реальных же условиях давление на вводе в дом приходится существенно завышать, иначе при пиковом потреблении падение напора будет настолько большим, что в самых высоких точках водоразбора поступления воды не буде вовсе.

А если давление выходит за установленные нормы, влияние оперативных переключений в системе водоснабжения и вызванных ими скачков давления будет еще более губительным. В связи с этим на нижних этажах зданий приходится ограничивать и нормализовать давление на локальном участке системы водоснабжения, то есть попросту установить редуктор или регулятор.

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды.

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

В частных домовладения для поддержания в системе водоснабжения постоянного напора требуется два обязательных устройства – реле и гидроаккумулятор. Эти элементы через магистраль присоединяются к помпе, причем реле давления воды в системе водоснабжения располагается между гидроаккумулятором и насосом.

Устройства конструктивно делятся на два вида:

  • корректирующие силу напора жидкости в трубопроводе до РДВ (сантехники называют такой регулятор – «до себя»);
  • стабилизаторы водяного давления, приводящие в норму напор в магистрали смонтированной за прибором («после себя»).
Редуктор «до себя» для насосных станций и отопительных систем
Редуктор «до себя» для насосных станций и отопительных систем

Регулятор первого типа способен автоматически поддерживать необходимый напор воды в магистрали за счет изменения проходного сечения клапана, который держится открытым до установления заданного давления в системе водоснабжения. Данный тип редуктора в основном устанавливают на насосных узлах, в системах отопления и т.д.

Мембранный регулятор давления «после себя» с пилотным управлением
Мембранный регулятор давления «после себя» с пилотным управлением

Для стабилизации напора воды в бытовых трубопроводах используется регулятор типа «после себя». Устройство стабилизирует давление в системе водоснабжения так же, как и РДВ первого типа, но работает совершенно по-другому.

Современный рынок предлагает самые разнообразные модели регуляторов напора воды бытового и промышленного назначения. Редукторы, понижающие давление воды делятся на два типа – поршневые и мембранные.

Механические или поршневые редукторы давления воды являются наиболее распространенным типом регуляторов. Популярность вызвана самой низкой стоимостью среди подобных устройств. Регулировка напора в системе водоснабжения осуществляется при помощи подпружиненного поршня, который изменяет проходное сечение трубы. Регуляторы водяного давления имеют диапазон настройки напора воды на выходе – 1-5 атм.

Схема поршневого редуктора
Схема поршневого редуктора

Основной недостаток, которым обладает механический регулятор давления воды – это наличие подвижных деталей, которые подвержены износу, что приводит к выводу оборудования из строя. К тому же, поршневой редуктор для водопровода сильно чувствителен к различным механическим примесям в воде, которые присутствуют в бытовых и промышленных магистралях.

Валерий Дробахин

Мнение эксперта

Валерий Дробахин

Инженер-проектировщик ВК (водоснабжение и канализация) ООО “АСП Северо-Запад”

Спросить у специалиста

“Именно по этой причине поршневые редукторы снабжаются фильтром грубой очистки. Сила напора на входе поршневого регулятора давления воды – 25 бар.”

Решая для себя какие лучше покупать редукторы давления – поршневые или мембранные нужно сначала разобраться, что из себя представляют устройства второго типа. Регуляторы данного типа выполняют свою функцию посредством мембраны с пружиной, заключенной в герметичную камеру. При повышении силы напора в системе водоснабжения происходит сжатие пружины и воздействие на клапан, который уменьшает водный поток в трубах, а при снижении на входе все происходит наоборот.

Схема мембранного редуктора
Схема мембранного редуктора

Мембранный регулятор давления воды довольно надежное устройство, неприхотливое в эксплуатации с большим диапазоном регулировки напора в магистралях водоснабжения. Также эти устройства отличаются высокой стоимостью. Однако мембранные редукторы имеют такие недостатки как: большое количество подвижных элементов и сложность процедуры замены.

Существуют также регуляторы и проточного типа, отличительной чертой которых является отсутствие подвижных элементов, что в свою очередь положительно сказывается на надежности и долговечности редукторов. Выравнивание силы напора происходит вследствие потери скорости водного потока из-за прохождения внутреннего лабиринта устройства.

Также РДВ делятся по типу управления на электронные и автоматические.

Редуктор давления воды - виды, выбор, установка и настройка

Современный рынок предлагает большой выбор устанавливаемых в системах водоснабжения автоматических регуляторов давления воды. Регулировка водного напора в трубопроводе осуществляется посредством специального реле. Автоматический редуктор – это довольно компактный блок с мембраной и двумя пружинами, сила сжатия и выпрямления которых регулируется посредством гаек.

Мембрана реагирует на входное давление воды, и при слабом напоре пружина ослабевает, а при максимальном – сжатие становиться сильнее. Оказываемое на пружины воздействие приводит к размыканию (замыканию) контактов автоматического регулятора давления воды для насосов, запуская или останавливая помпу.

Реле давления
Реле давления

Реле помогает стабилизировать давление в сети водоснабжения и автоматизировать управление насосом.

Специальное устройство мониторит текущую силу напора рабочей среды, путем сбора данных датчика и движения воды, после чего приводит в действие (при необходимости) помпу. Благодаря электронному контроллеру давления воды обеспечивается защита насосного оборудования от включения при отсутствии жидкости в водопроводной магистрали.

Электронный датчик давления
Электронный датчик давления

Отличие редуктора от предохранительного клапана

Конструктивно эти два вида запорных устройств имеют очень много общего. Они походи внешним видом корпусов, рабочее давление и там, и там задается регулировочными винтами, изменяющими степень сжатия пружин, подпирающих клапаны. Много общего и в их схемах с точки зрения гидравлики.

Различия заключаются в назначении, принципе действия и особенностях внутреннего устройства.

Управляется он входным давлением (Рн). Для него не имеет значения расход рабочей среды, проходящей через клапан. Это устройство эпизодического действия.

Редуктор же должен независимо от Рн поддерживать постоянное давление на выходе. Он управляется выходным Рред. Постоянный расход имеет большое значение для функционирования этого типа устройств. Действуют они не эпизодически, ка предохранителя, а постоянно.

Различие в управляющих параметрах нашли свое отражение и на гидравлических схемах. У редуктора пунктир, символизирующий управление, подходит ко входу, а у предохранителя — к выходу.

Как устанавливать и регулировать

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

  • При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
  • Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
  • Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
  • Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
  • Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
  • При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.

Загрузка ...
Adblock detector
