Разводка отопления от котла в частном доме: основные схемы и их особенности

Выбор труб

До того, как сделать разводку отопления в частном доме, следует определиться с материалом самих труб. Правила для разводки отопления

Наименьшей популярностью пользуется стальной вариант, в том числе выполненный из нержавейки. Это связано с достаточным весом итоговой конструкции, а также сложный процесс монтажа с ними. Не всегда можно будет осуществить правильную разводку отопления в доме своими руками. Придется привлекать специалиста для проведения сварочных работ. Дополнительно к этому потребуется нарезка соединений (резьбы). Такая работка под отопление займет уйму времени.

Нельзя посчитать оптимальным вариантом и трубы из металлопластика, не смотря на очень простой и быстрый монтаж системы отопления. Это в большей степени связано с эксплуатационным периодом, когда обязательно придется проверять все возможные металлические соединения конструкции и при необходимости осуществлять подтяжку. Следовательно, скрыть ее, например, в пол, будет нельзя. Если дополнительно к этому будет постоянно «скакать» температура и давление в системе, прослужить долго она не  сможет.Правила для разводки отопления

Отличным вариантом, но не считающимся бюджетным, будут медные трубы. Им присущи значительные плюсы, включающие противостояние коррозии и длительный период эксплуатации. Сложность заключается не только в покупке такого дорогостоящего продукта, но и в монтаже. Чтобы качество осталось на высоте, лучше обратиться к специалисту.

Если рассмотреть такие критерии, как экономичность и функциональность, самым отличным вариантом станет приобретение для системы отопления в частном доме труб из полипропилена. Но при выборе стоит обращать внимание на возможность использования в отопительной системе. Здесь подойдет труба с внутренним армированием из алюминия или стекловолокна.

Способы двухтрубного подключения батарей

Главное отличие этих систем от однотрубных заключается в раздельной подаче теплоносителя к приборам – горячая вода приходит к батареям по одной магистрали, а возвращается по другой. При монтаже отопления применяется 3 вида схем:

  1. Классическая тупиковая (плечевая). Теплоноситель подается к группе батарей, затем движется назад по обратному трубопроводу. При необходимости система делится на несколько тупиковых ветвей, между ними устанавливается гидравлическое равновесие за счет балансировки.

    Тупиковое водяное отопление двухэтажного здания
    Двухтрубная тупиковая разводка на 4 ветви для двухэтажного коттеджа

  2. Кольцевая разводка с попутным течением прямой и обратной воды. Двухтрубная петля собрана таким образом, что вышедший из радиатора теплоноситель не меняет направление движения. Первый обогреватель на подающей линии оказывается последним на обратке и наоборот.

    Петля Тихельмана в двухэтажном административном здании
    В двухэтажном здании раскладывается 2 петли Тихельмана, подключенных к общему стояку

  3. Коллекторная схема предусматривает индивидуальное подключение каждой батареи к общей распределительной гребенке, запитанной от котла.

    Проект коллекторной схемы
    Для каждого этажа понадобится свой распределительный коллектор

Предлагаем ознакомиться  Стиральная машина не греет воду

Важный момент. Главное преимущество двухтрубных сетей – подача воды с одинаковой температурой на все радиаторы. Отсюда остальные плюсы – разводящие трубы меньшего диаметра (15—20 мм), нормальные размеры батарей и отсутствие ограничения по количеству приборов.

Застройщику – новичку, впервые монтирующему отопление своими руками, рекомендуется остановиться на первом варианте – плечевой разводке. Она проста и надежна, наиболее доступна по затратам. Эскизный проект в одноэтажном доме разрабатывается так:

  1. На плане здания отметьте окна и расположите возле этих проемов радиаторы. При отсутствии остекления прибор ставится у самой холодной наружной стены.
  2. Разместите на чертеже отопитель – котел, печь с водяным греющим контуром, тепловой насос.
  3. Вдоль наружных стен проведите из котельной трубы до батарей. Чтобы не пересекать дверной проем, разделите сеть на 2 плеча примерно одинаковой длины.
  4. При наличии второго этажа сделайте 1—2 дополнительных ветви, прокладываемые наверх. Ветку второго этажа лучше поднимать сразу из котельной.
Раскладка двухтрубной отопительной сети на плане
Пример проекта отопления одноэтажного здания площадью 100 м. кв.

Диаметры труб для здания 100…200 м² (закрытая система): от котла – Ду20, плечи (ответвления) – Ду15, подводки к обогревателям – Ду10. Указанные сечения взяты из практики, считать расход воды и гидравлику не нужно. Исключение – дома сложной конфигурации, большой этажности и площади.

Справка. Обозначение «Ду» указывает на диаметр внутреннего прохода в миллиметрах (округленно). Например, Ду пластиковой трубы 26 х 2 мм составляет 20 мм.

Делать коллекторную систему удобно в процессе строительства – подводки к батареям прячутся в полах. Петля Тихельмана выручает в ситуации, когда нужно «посадить» на 1 линию 10…20 радиаторов. На нашем ресурсе есть отдельный материал, посвященный рассмотрению двухтрубных способов разводки.

Эффективность системы отопления с циркуляционным насосом

Циркуляционный насос в системы индивидуального отопления играет большую роль. Если вам нужно быстро нагреть воздух в комнатах дома, и эффективность системы отопления должна быть высокой. Разговор идет об отопительных приборах – радиаторы, системы теплых полов. Чем быстрее радиатор произведет теплообмен между водой и воздухом, эффективнее будет вся система отопления.

Предлагаем ознакомиться  Устройство водопроводного крана и смесителя - Всё о сантехнике

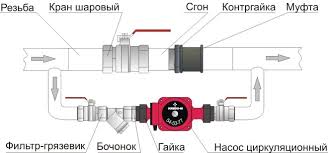

насос отопления монтаж
Схема установки насоса

Системы индивидуального отопления мы должны следить чтобы радиатор отдавшей тепло, сам не остыл и вода на выходе из радиатора небела очень холодной. Ином случаи котел будет работать на износ, а это не хорошо. Вот тут нам поможет Циркуляционный насос который будет поддерживать циркуляцию воды. Которая радиатору позволит держать температуру, и воду возвращать не переохлажденной в котел.

В этом случаи система отопления с естественной циркуляции отпадает- неэффективно. Первою очередь из-за инертности, скорость воды напрямую зависит от температуре воды. Ждем пока вода нагреться потом остынет, здесь это медленный и неэффективный способ.

Циркуляционный насос мы включаем и устраняем все естественный пробки, связаны с разницей температуры. Системы индивидуального отопления циркулирует любая вода-холодная, горячая все зависит оттого успела она остыть или нагреться. Вода уходит в систему и возвращается обратно с одной скоростью в котел.

Что мы имеем? Снижение расхода топлива в котле. Предположим, на необходимо температура теплоносителя 65*. Системы индивидуального отопления вода холодная, котел работает на максимуме. Температура повышается, вода не успевает полностью остыть за один проход по системе отопления, котел переходит в экономичный режем роботы, поддерживает температуру.

Если на выходе 65* а на входе 60* то в каждом радиаторе вверх разогретый до 64* а низ до 61* градуса. Так радиаторы отдают полною мощность, котлу не приходиться нагревать воду до 70*-75* градусов и выше тратить дополнительною энергию. Таки способом у нас есть возможность задавать температуру каждому радиатору отдельно.

Если у нас есть теплая комната и кухня то температуру радиатора можно понизить, и мы получим дополнительною экономию. Циркуляционный насос гоняя воду по системе отоплении получаем удобство когда нужно задать радиатору 35* градусов(система отопления с естественной циркуляции это не возможно) осенние и весенние месяцы, прохладно но не холодно.

Предлагаем ознакомиться  Технология укладки напольной плитки на бетонный пол - Стройка

Системы индивидуального отопления с Циркуляционным насосом , мы прокладываем трубы малого диаметра. Вы скажете что нам это даст? Даст экономия при покупки труб, уменьшит количество воды в системе отопления и затраты газа на нагрев воды и быстроту нагрева.
